某鋼簾線生產企業18條電鍍線車間廢氣收集和處理系統
本案共設6套廢氣收集處理系統對興達九廠電鍍車間18條電鍍線及24條粗拉線產生廢氣。另設2套廢氣收集處理系統處理電鍍線三級酸洗部分封閉鍍槽頂吸風罩廢氣。排放廢氣達到《大氣污染物綜合排放標準》(GB16297-1996)的要求。
廢氣收集處理系統按照生產區間劃分,實行獨立控制。廢氣處理塔均采用進口優質PP材料制作,集中布置于室外。
系統處理量?
廢氣收集和處理區域 Waste gas collection and treatment area | Waste gas purification towertype | 單套系統處理量(m3/h) Single capacity |
Waste gas from 4 rough wire drawing lines and 3 electroplating lines? | ¢3000mm二級堿液噴淋立式塔 ¢3000mm two-stage alkali spraying vertical scrubber | 27000 |
Waste gas from 9 level 3 closed plating in electroplating lines? | ¢3500mm二級堿液噴淋立式塔 ¢3500mm two-stage alkali spraying vertical scrubber | 42000 |
流程圖

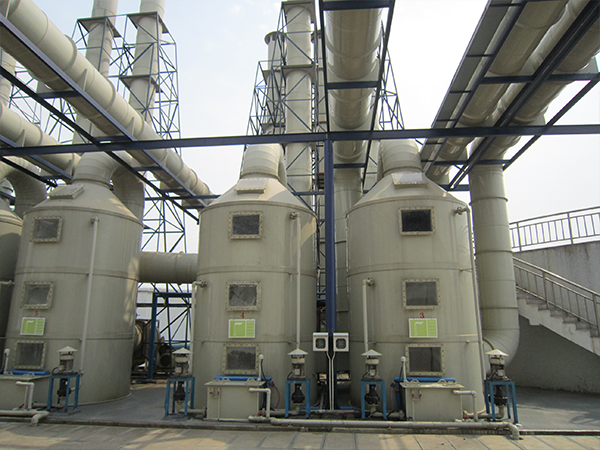

案例圖片
